九九热在线观看-日本在线一区二区-成人精品三级av在线看-欧美污视频-色婷婷激情av-国语精品-在线国产一区二区-最新中文字幕在线视频-日本一级淫片色费放-亚洲视频图片小说-欧美射射-69精品国产-日韩一区二区免费在线观看-波多野结衣中文字幕一区二区-成人拍拍拍

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）生產的耐磨可塑料是一種在較長時間內具有較高可塑性、呈硬泥膏狀的不定形耐火材料，屬于高鋁質可塑料，是以高鋁、碳化硅、棕剛玉、超細粉、超微粉等為原配料，嚴格按照一定比例混合均勻的袋裝料（每袋25Kg）。

　　耐磨可塑料產品特性：
　　1、體積密度小，屬于中性高可塑性耐火材料。
　　2、常溫下粘塑性強，柔軟可塑，中溫結合強度高，附著力大，容易施工。
　　3、高溫干燥后固結度高，耐磨性好，耐火度高，熱震穩定性能好，不易裂。
　　4、長期使用溫度 1720℃；較高使用溫度1800℃
　　5、質量穩定可靠，無毒 、 不腐蝕，使用方便，易于保存。

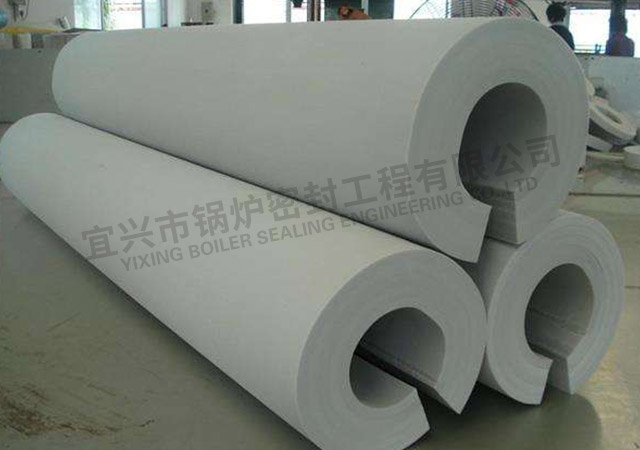

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）生產的保溫材料導熱系數低、柔韌性高。保溫材料一般是指導熱系數小于或等于0.2的材料。保溫材料材料發展很快，在工業和建筑中采用良好的保溫技術與材料，往往可以起到事半功倍的效果。建筑中每使用一噸礦物棉絕熱制品，一年可節約一噸石油。

　　保溫材料工業設備和管道的保溫，采用絕熱措施和材料氣凝膠早應用于美國國家航天局研制的太空服隔熱襯里上。具有導熱系數低、密度小、柔韌性高、防火防水等特性。其常溫導熱系數0.018W/(K·m)且防水，保溫性能是傳統材料3~8倍。

　　本公司一直以其優良的品質，獨特的設計，實用的功能，合理的價格，以各種方式為廣大新老客戶提供滿意的產品與優良的服務。歡迎廣大用戶前來咨詢訂購：0510-87441028

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）生產的耐火耐磨可塑料是由70％～80％粒狀和粉狀物料，加10％～25％的可塑性黏土等結合劑及適量增塑劑配制而成的耐火材料。

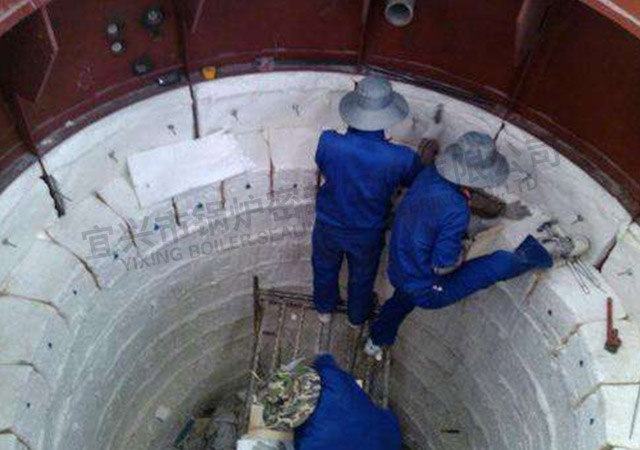

　　耐磨可塑料可制成片狀、塊狀，某些結合劑也可在施工時加入。使用時將混合物壓實或搗打，經烘烤后即可構成密實的內襯及構筑物。 在硬化前可塑性好；硬化后具有一定強度。在高溫下有良好的燒結性、一定的體積穩定性和其他高溫性能。呈硬泥膏狀，并在較長時間內保持較高可塑性含有較多的可塑黏土組分，水分也較搗打料多。主要用于不直接與熔融物接觸的各種加熱爐中，材質多為黏土質和高鋁質，也有硅質、鎂質、鉻質、鋯英石質和碳化硅質等。

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）的剛玉耐火澆注料由于設計不同，操作條件，燃料及燃燒方式，幾何形狀等的不同，施工方法往往有所不同，有的甚至要做特殊規定，剛玉耐火澆注料的主要結合劑是礬土水泥，如何使剛玉耐火澆注料在加水混練和硬化過程中的水硬性能獲得充分發揮是施工中的關鍵，為此須遵守下列準則：
　　1.混練水量不能過多，也不能過少。
　　2.混練物須在規定時間內做完。
　　3.適宜的操作條件。
　　4.根據結構物形狀不同，配以適當的干燥升溫制度。

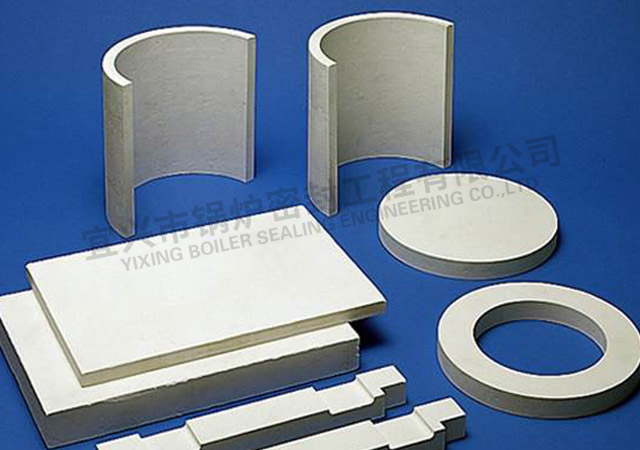

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）生產的耐火材料品種繁多、用途各異。所以有必要對耐火材料進行科學分類，以便于科學研究、合理選用和管理。耐火材料的分類方法很多，其中主要有化學屬性分類法、化學礦物組成分類法、生產工藝分類法、材料形態分類法等多種方法。

　　1、根據耐火度的高低分：
　　　　普通耐火材料：1580℃～1770℃
　　　　高級耐火材料：1770℃～2000℃
　　　　耐火材料：>2000℃

　　2、依據制品形狀及尺寸的不同分：
　　　　標準型：230mm×114mm×65mm
　　　　不多于4個量尺，（尺寸比）Max:Min<4:1
　　　　異型：不多于2個凹角，（尺寸比）Max:Min<6:1
　　　　或有一個50～70°的銳角
　　　　特異型：（尺寸比） Max:Min<8:1
　　　　或不多于4個凹角；或有一個30～50°的銳角
　　　　特殊制品：坩堝、器皿、管等。

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）來詳細介紹一下耐磨材料和耐火材料有什么區別。耐磨材料和耐火材料用的原料類似，但是純度和要求不一樣，一般來說做磨料用的更高檔一些。

　　耐磨材料是一大類具有特殊電、磁、光、聲、熱、力、化學以及生物功能的新型材料，是信息技術、生物技術、能源技術等高技術領域和國防建設的重要基礎材料，同時也對改造某些傳統產業具有十分重要的作用。

　　耐火材料是耐火度不低于1580℃的一類無機非金屬材料。耐火度是指耐火材料錐形體試樣在沒有荷重情況下，抵抗高溫作用而不軟化熔倒的攝氏溫度。但僅以耐火度來定義已不能全面描述耐火材料了，1580℃并不是完全的。現定義為凡物理化學性質允許其在高溫環境下使用的材料稱為耐火材料。耐火材料廣泛用于冶金、化工、石油、機械制造、硅酸鹽、動力等工業領域，在冶金工業中用量較大，占總產量的50%～60%。

　　宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）專業從事電力、化工、冶金、建材等行業耐磨耐火、保溫材料產品的研發和生產，今天就來談談耐火材料的性能。

　　1、耐火材料的物理機能包括結構機能、熱學機能、力學機能、使用機能和功課機能。
　　2、耐火材料的結構機能包括氣孔率、體積密度、吸水率、透心胸、 氣孔孔徑分布等。
　　3、耐火材料的熱學機能包括熱導率、熱膨脹系數、比熱、熱容、導溫系數、熱發射率等。
　　4、耐火材料的力學機能包括耐壓強度、抗拉強度、抗折強度、抗扭強度、剪切強度、沖擊強度、耐磨性、蠕變性、粘結強度、彈性模量等。
　　5、耐火材料的使用機能包括耐火度、荷重軟化溫度、重燒線變化、抗熱震性、抗渣性、抗酸性、抗堿性、抗水化性、抗CO腐蝕性、導電性、抗氧化性等。

　　宜興市鍋爐密封工程有限公司來介紹一下，絕熱保溫材料性能優劣的辨別及選用要點。

　　絕熱材料是指用于建筑圍護或者熱工設備、阻抗熱流傳遞的材料或者材料復合體，既包括保溫材料，也包括保冷材料。

　　絕熱材料一方面滿足了建筑空間或熱工設備的熱環境，另一方面也節約了能源。因此，有些國家將絕熱材料看作是繼煤炭、石油、天然氣、核能之后的“第五大能源”。

一、如何辨別絕熱保溫材料的性能優劣性
　　1、保溫性能優劣主要通過導熱系數反映。
　　2、導熱系數 λ = W/(m.k)。
　　3、導熱系數表征材料在穩定傳熱狀況下的導熱能力。其導熱系數值越小越好。
　　4、λ值0.20w/(m.k)作為保溫材料和非保溫材料的分界值。λ>0.20w/(m.k)的材料一般不應作為保溫材料使用。

二、絕熱保溫材料的選用要點：
　　絕熱材料在建筑中常見的應用類型及設計選用應符合GB/T 17369-1998《建筑絕熱材料的應用類型和基本要求》的規定。
　　選用時除應考慮材料的導熱系數（導熱系數不大于0.175W/（m.K））外，還應考慮材料的吸水率、燃燒性能、強度等指標。不同絕熱材料的性能特點見相應的分類指南。
　　主要代表性產品：納基隔熱軟氈、納基隔熱板、瑞基隔熱軟氈。


　　很多人對保溫耐火材料的概念很模糊，不知道它到底是什么樣材料，有哪些作用，適用于那些領域。宜興市鍋爐密封工程有限公司（宜興中創耐火材料有限公司）專業從事電力、化工、冶金、建材等行業耐磨耐火、保溫材料產品的研發和生產，我們將為大家來解答這種種疑問。

　　保溫耐火材料是耐火度不低于1580攝氏度的無機非金屬材料，首先根據耐火度的高低分為普通、高級、特級3類。普通耐火度為：1580-1770攝氏度，高級為：1770-2000攝氏度，特別為大于2000攝氏度的材料。另外，根據其化學屬性還可分為酸性、中性、堿性三種。

　　這類產品主要用于高溫窯、爐等熱工設備的結構材料，工業用高溫容器和部件的材料，少部分功能材料等領域，在我國鋼鐵、化工、建筑等行業都發揮著重要的作用。

　　以上就是宜興鍋爐密封和大家分享的保溫耐火材料的基本概念以及適用領域，歡迎廣大投資商來本公司參觀考察。

　　今天宜興市鍋爐密封工程有限公司來給大家介紹一下常用的耐火材料：

一、電阻爐常用的耐火材料分類
 　　1. 酸性磚：硅磚(SiO2)，耐火粘土磚(SiO2+Al2O3)
 　　2. 中性磚：高鋁磚，鉻磚(Cr2O3+Al2O3,MgO,FeO)
 　　3. 堿性磚：磚，鉻鎂磚，白云石磚
 　　4. 特種磚：尖晶石磚，鋯英石磚，氧化鋯磚，碳磚，碳化硅磚，其它磚

二、熱處理爐常用耐火材料

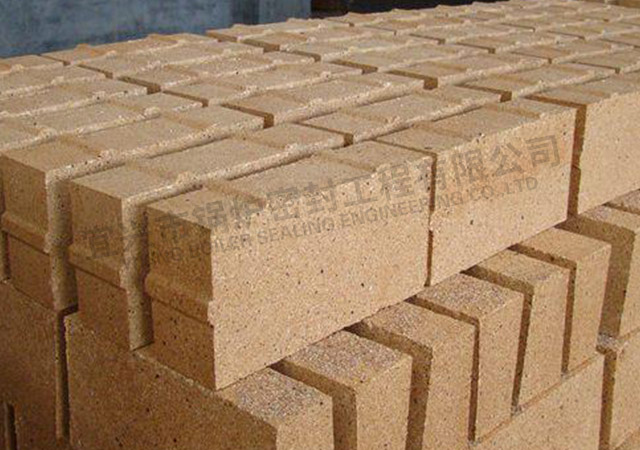

 　　1、粘土磚(不恰當用于高碳勢爐中)，其化學成份為：Al2O3，SiO2和其它氧化物雜質。

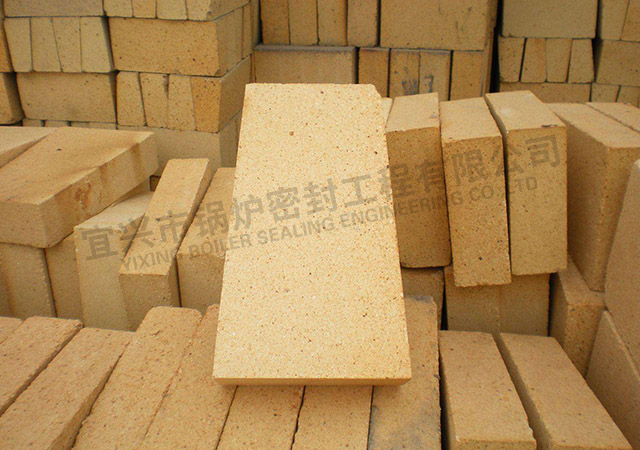

 　　2、高鋁磚：其致密性,熱帶強度好.首要用于熱帶爐的爐襯及擱絲耐火磚，其化學成份為：Al2O3(含量高于百分之48)
 　　3、輕質耐火材料：通常沉質粘土磚的體積密度為2.1-2.2g/cm3；沉質高鋁磚為2.3-2.75g/cm3；而輕質粘土磚為0.4-1.3g/cm3；輕質高鋁磚為0.4-1.0g/cm3。

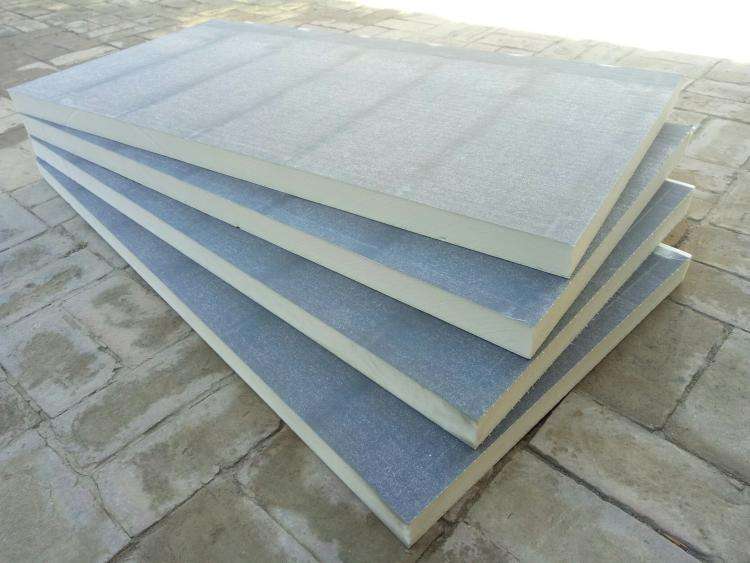

　　宜興市鍋爐密封有限公司生產的巖棉板是以玄武巖及其它天然礦石等為主要原料，經高溫熔融成纖，加入適量粘結劑，固化加工而制成的。

　　廣泛應用于船舶、冶金、電力、建筑等行業，具有良好的絕熱、隔音效果。施工及安裝便利、節能效果顯著，具有很高的性能價格比。

　　巖棉板具有優良的防火、保溫和吸音性能。它主要用于建筑墻體、屋頂的保溫隔音；建筑隔墻、防火墻、防火門和電梯井的防火和降噪。
  
鍋爐密封巖棉板的特點：
　　1、外觀質量：表面平整，不得有妨礙實用的傷痕、污跡破損。
　　2、燃燒性能：不燃。
　　3、熱荷重收縮溫度：643度。
　　4、吸濕性：3.9%。
　　5、有機物含量：2.9%。

　　現在的污染很嚴重，環境污染不僅包括水污染、大氣污染還包括噪音污染。隨著經濟的迅速發展人們的生活水平在迅速提高，吃、穿、住、行、用等方面都有了較快的發展，便捷的交通，不僅因為道路的四通八達，也因為交通工具的發達。

　　這些污染在快速的不斷滋生，而宜興市鍋爐密封工程有限公司生產的環保保溫材料—玻璃棉氈能有效解決這個困擾。

　　玻璃棉氈著一種新型的材料，既具有保溫隔熱的效果，同時還具有較強的減震吸收噪聲的性能。玻璃棉氈對中低頻和各種震動噪聲都有良好的吸收效果，有利于減少生活中噪聲的污染，從而改善人們的生活、工作環境，給人們創造一個安靜舒服的生活氛圍。玻璃棉氈可以任意裁剪，使用起來比較方便。
　　

​　　高強耐磨澆注料特點：
　　1 、高強度、高抗磨、抗沖擊、抗沖刷、抗油滲
　　2 、阻燃性好、吸水率低、抗高低溫
　　3 、耐久性好，使用壽命長
　　4 、施工簡便、操作快捷、易于掌握
　　5 、整體性好、易于修補，不易脫落
　　6 、無毒、無味，綠色環保，對操作人員無身體損害

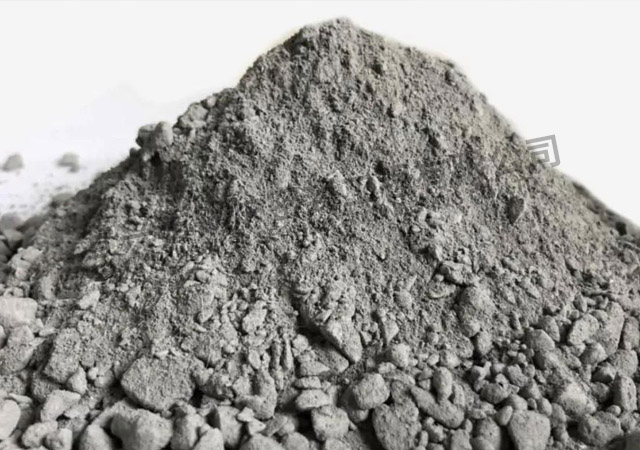

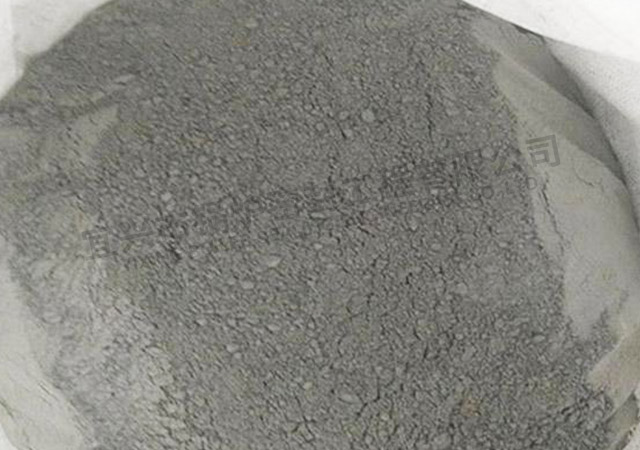

　　高強耐磨澆注料是一種水泥基復合單組分干粉砂漿，由高強水泥、礦物質摻合料、高強度骨料以及抗裂耐磨劑，經工業化生產配制而成。

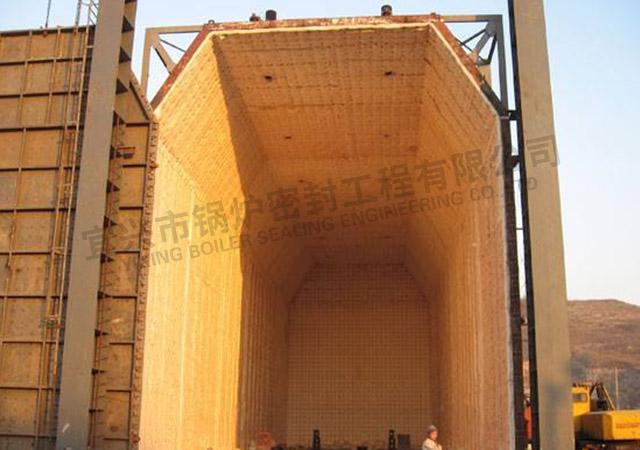

　　高強耐磨澆注料現場加水攪拌即可使用，施工和易性好，通過人工抹灰在料倉或礦槽表面形成一定厚度的抗磨層，經過正常養護即可達到技術要求，具有耐磨性高，與基礎混凝土 ( 鋼筒倉 ) 的粘接強度高，抗沖擊性強，抗壓強度高，耐久性好、使用期限長等特點。高強耐磨澆注料專用于冶金、煤炭、火電、化工、水泥等行業的沖渣溝、礦槽、卸煤槽、下料斗、料筒倉的內襯抗磨層和水利水電、港口碼頭等工程的泄洪閘、卸料斗的抗磨層，起到保護基礎混凝土 ( 或鋼筒倉 ) 的作用。

使用范圍
　　1 、發電行業的卸煤溝、煤斗、儲煤倉、干煤柵、翻車機、撈渣機、水處理等。
　　2 、化工行業的防腐蝕地面、泵基礎等。
　　3 、煤炭行業的矸石倉、介質桶、刮板機、斗提機、溜槽、篩下漏斗等內的耐磨襯板。
　　4 、鋼鐵行業的高爐混料倉、燒結料倉、給料機、制球機等。

　　隨著耐火材料行業在我國的發展，逐漸形成原先以定型耐火材料往不定形耐火材料方面發展。
我國不定形耐火材料的發展大致可分為3個階段：

　　70年代前，品種單一，主要是礬土水泥澆注料、磷酸鹽澆注料、水玻璃澆注料及少量的搗打料。

　　70年代前期，隨著冶金系統武鋼一米七工程和電力系統大港、元寶山等許多工程的引進，耐火可塑料在我國得以迅速發展，該材料具有熱震穩定性好等諸多優良性能，取得了較好的使用效果。隨著應用范圍的擴大，存在的問題也很突出，可概述如下：
　　(1)可塑料呈膠泥狀，需搗固或搗打施工，工期長，勞動強度大。
　　(2)可塑料是在耐火材料廠經配料、混煉、脫氣后制成各種需要的形狀，并密封包裝，到現場直接使用的。雖然省卻了現場拌和的過程，但隨著存放時間的延長，保水性降低，水分散失而變硬，圍繞保存期給生產者和使用者帶來了許多麻煩。
　　(3)為延長保存期，許多生產廠往往采取多加生粘土和水的辦法，干燥時收縮大，產生嚴重干裂，干燥后強度低，影響使用壽命和效果。
　　(4)結合劑用量大，高溫加熱時低融物多，1000 ℃以上產生明顯收縮。如不加膨脹劑，1350 ℃熱處理后，總收縮可達7%，強度隨溫度變化大，抗剝落、開裂性差。

　　為彌補上述不足，70年代末研制成功了粘土結合澆注料，性能基本與耐火可塑料相當，還可以澆注施工，且大大延長了保存期。很快取代了耐火可塑料，大量用于均熱爐、加熱爐和鐵水溝等熱工設備。由于能夠保證施工質量，使用效果更加優良。但常溫強度太低，也限制了它的發展。

　　進入80年代以來，為減少資源浪費，各種高性能的人工合成原料被大量地制造出來，特別是引入超微粉的低水泥澆注料、超低水泥澆注料、無水泥澆注料、自流平耐火澆灌料的研制成功，減少了水泥澆注料及化學結合澆注料在使用過程中低融物和有害氣體所產生的危害，澆注料的物理性能顯著改善，這些材料在工業爐窯應用，爐體壽命提高3～5倍。

　　實踐證明：這些耐火材料同樣適用與火電廠鍋爐的各個部位，火電廠鍋爐也應針對不同的使用條件選擇耐火材料，形成適用于電廠的系列產品，以達到好的節能長壽效果。

　　耐火材料種類眾多，其分類方式也不盡相同，下面由河南耐火材料廠專家為大家介紹下耐火材料的各種分類吧，其主要包括以下幾個方面：

　　（1）按化學成分為：酸性、堿性和中性耐火材料。
　　（2）按耐火度分為：普通耐火材料、高級耐火材料、特級耐火材料。
　　（3）按加工工藝分為：燒成制品、熔鑄制品、不燒制品。
　　（4）按外觀分為：標型、普型、異型、特型和超特型
　　（5）按成型工藝分為：天然巖石切鋸、泥漿澆注、可塑成型、半干成型和振動、搗打、熔鑄成型
　　（6）按礦物組成分為：硅酸鋁質、硅質、鎂質、碳質、白云石質、鋯英石質、特殊耐火材料（高純氧化物制品、難熔化合物制品和高溫復合材料）。
　　（7）按耐火材料的密度分為：重質和輕質。
　　（8）按外形分為：定型耐火材料和不定型耐火材料。

　　從我國耐火材料廠發展自身看，盡管近年來取得了長足進展，但全行業的目前狀況與國民經濟各行業，尤其是高溫行業的發展相比仍存在許多不適應的地方。

　　與發達國家也還有一定的差距耐火材料其實在各大行業領域都有不同大小的應用！然而其中常見的應用就是在以下5個領域！

（一）煉鋼系統用耐火材料
　　煉鋼系統用耐火材料包括轉爐、電爐、爐外精煉爐、鋼包和中間包等設備。在電爐中，干式振動料、預制或現澆爐蓋或爐蓋：三角區等部位，均獲得較好使用效果；在轉爐和電爐中，損毀時一般采用耐火噴涂料進行修補，其方法有手工投補，濕式、干式或火焰噴涂和濺渣護爐等。在轉爐中，普遍采用濺渣護爐技術，爐齡能達到一萬次以上；爐外精煉爐種類較多，RH法和DH法脫氣裝置的插入管襯體，一般用高鋁質耐火澆注料澆成整體，使用壽命為20~80次。鋼包和中間包是煉鋼爐的重要附屬設備，也是消耗耐火材料多的熱工設備。過去，鋼包一般用粘土耐火磚、高鋁耐火磚、半硅磚和蠟石磚等燒成磚砌筑，使用壽命為10~70次。當采用鋼包吹煉或連續鑄錠時，因出港溫度高和停留時間長等原因，致使包齡急劇下降。所以，各國對包襯材質開發十分重視，也取得了顯著進展。鞍鋼轉爐用200t鋼包，用鋁鎂澆注料和自流料筑襯，包齡分別為95次和80次左右；寶鋼轉爐用300t鋼包，用高純鋁鎂澆注料筑襯，經過修補后包齡一般在260次左右，耐火材料單耗1.78kg以下；全國不少鋼廠不大于100t的鋼包，用新技術鋁鎂耐火澆注料，其包齡為90次左右，澆鋼成本每噸鋼為5.50~7.50元。中間包包襯用絕熱板或鎂質類涂料、擋渣堰用莫來石質、鋁鎂質和鎂質耐火澆注料制作，可滿足連續鑄鋼的技術要求。爐外精煉用整體噴槍，用于鋼包吹氬或鋼包噴粉等。其渣線以上部位用高鋁質耐火澆注料，渣線至噴嘴部位用低水泥剛玉質耐火澆注料，振動成型為整體包裹襯。上海寶鋼用該槍吹氬，每爐吹氬時間為3~5min，每根噴槍壽命約為50爐，即為150~250min；首鋼用于噴粉，其壽命為30~55min。

（二）煉鐵系統用耐火材料
　　煉鐵系統用耐火材料包括燒結、煉焦和高鋁及其附屬設備。帶式燒結機點火爐用耐火可塑料和粘土結合耐火澆注料現場制作，或用磷酸耐火澆注料預制塊吊裝，其使用壽命為3~6年。當采用線式點火裝置時，爐頂壓下較多，爐膛工作條件變好，可用輕質高強耐火澆注料或耐火纖維及其制品作襯，也獲得較好效果；焦爐爐頂隔熱層、覆面層和爐門等部位用耐火澆注料澆灌，爐頭損壞時，則用噴涂料修補。另外，干熄焦設備也用重質或輕質耐火澆注料；高爐是連續生產的煉鐵設備。小型高爐曾用鋁酸鹽水泥和磷酸高鋁質耐火澆注料預制塊吊裝砌筑，現在普遍用樹脂結合劑鋁碳不燒磚砌筑。大型高爐水冷壁用碳化硅澆注料導致、爐底墊層和周圍磚縫則用耐火澆注料和氮化硅質填料，爐襯損毀時則用耐火壓入料和耐火噴涂料修補，以便延長使用壽命，使爐齡達到10年甚至15年。高爐出鐵口一般用散狀的Al2O3-SiC-C質炮泥堵塞，可保證鐵口出鐵穩定，操作正常。高爐出鐵鉤原用耐火搗打料搗制，溝料噸鐵單耗約為1.1kg。現在用低氣孔致密質耐火材料澆注，一次通鐵量達到10萬t左右，一代溝齡累計通鐵量約90萬t，耐材噸鐵單耗小于0.38kg。同時，自流耐火澆注料和免烘烤耐火澆注料，在高爐出鐵鉤上也獲得了應用熱風爐是煉鐵高爐的關鍵附屬設備。中、小型高爐熱風爐內襯，有用耐火澆注料預制塊砌筑的。熱風爐燃燒器可用耐火澆注料預制塊砌筑或現場澆灌，其球頂則用澆注料澆灌工作襯。大型熱風爐爐身靠爐殼第一層體積密度約為1.3g/cm3的輕質噴涂料，球頂則噴一層耐酸噴涂料，形成整體內襯，采用剛玉質耐火澆注料等材料，現場澆灌，獲得了較好的使用效果；魚雷式鐵水罐和混鐵爐一般局部或全部使用耐火澆注料，也可用耐火噴涂料修補，使用效果較好。

（三）建材系統用耐火材料
　　建材系統用耐火材料包括水泥、玻璃和陶瓷等工業部門。水泥窯襯用磷酸高鋁質或鎂質和鎂鉻質不燒磚，使用壽命6~18個月，局部也用不定形耐火材料。冀東和柳州等大型水泥廠回轉窯，耐火澆注料使用量為19%~35%，其主要品種為低水泥耐火澆注料、鋁酸鹽水泥耐火澆注料、碳化硅質耐火澆注料和隔熱澆注料等；在玻璃行業中，浮法玻璃生產線上的錫槽，是用耐火澆注料制作的。另外，玻璃池窯損毀時，則用硅質修補料進行補修。新建池窯保溫時，一般用硅質隔熱澆注料；陶瓷行業用窯，有時用碳化硅質耐火澆注料和輕質耐火澆注料。

（四）軋鋼系統用耐火材料
　　軋鋼系統用耐火材料工業爐種類多、數量大，使用溫度一般在1400℃以下，均為火焰爐。該系統用耐火材料窯爐均可用不定形耐火材料作內襯，并取得良好的經濟效果。軋鋼加熱爐用耐火可塑料作內襯，使用壽命很長，如武鋼大型步進梁式加熱爐已用25年多，現仍在使用中。用粘土結合耐火澆注料整體澆灌爐襯，使用壽命一般為4~10年。對于蓄熱式加熱爐來說，應選用微膨脹耐火澆注料作爐襯，現已使用2年多，完好無損。鍛鋼加熱爐一般為間歇操作、溫變動大和有振動等，用磚砌襯，使用2~5個月，用粘上結合耐火澆注料的能用2年以上眾所周知，軋鋼加熱爐的使用溫度<1400℃并間歇操作，國內外生產實踐證明，其爐襯材料應選用Al2O3≤65%、烘干和1400℃燒后壓強度分別為20~25Mpa和不小于60Mpa，即可達到長壽的目的。因為，鋁含量高和強度大的耐火澆注料，其抗熱震性差，使用時易剝落和開裂，影響其壽命。

（五）其他工業系統用耐火材料
　　在石化工業中，管式加熱爐用體積密度為0.5~1.0g/cm3的輕質耐火澆注料，用手工涂抹或噴涂等方法施工，使用壽命5年左右。采用耐火材料噴涂料筑襯，也獲得了較好的使用效果。鉑重整裝置和乙烯裝置等，也大量應用不定形耐火材料。特別是耐磨耐火澆注料在鉑重整裝置中獲得了應用，可取消耐熱鋼龜甲網系統用耐火材料，其壽命也有所提高。各種轉化爐內襯，使用溫度為600~1500℃，一般用鋁酸鹽水泥耐火澆注料、低水泥耐火澆注料和剛玉澆注料等，使用壽命3~6年；在有色冶金工業中，鉛鋅密閉鼓風爐、閃速爐、電解槽和軋制加熱爐等熱工設備，其局部用不定形耐火襯料。最近，鋁電解槽上廣泛采用防滲透耐火澆注料，取得了滿意的使用效果；在蒸汽鍋爐的內襯上，使用不定形耐火材料最早，也最普遍。一般用鋁酸鹽水泥重質或輕質耐火澆注料，使用壽命10年左右。流化床發電鍋爐用高鋁質、剛玉質和SiC質耐火澆注料和耐火可塑料，其強度高、耐磨性好，滿足了設計和使用要求。另外，在機械、耐火和垃圾焚燒等行業中，也使用不定形耐火材料，并取得良好的效果。
